1.卡羅拉升窗器分類：

2007~2013款通用版

2014款豪華版（原車前左窗帶一鍵“AUTO”自動升）

2014款普通版（原車前左窗無一鍵“AUTO”自動升）

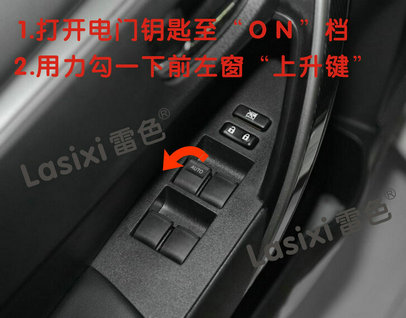

附注－2014款卡羅拉“豪華版”與“普通版”區分方法：

打開電門鑰匙至“ON”檔，用力往上勾一下前左窗上升鍵，前左窗玻璃能自動上升到頂的，為“豪華版”；不能自動上升的為“普通版”。

安裝前請注意哦，如果“豪華版”與“普通版”弄錯的話，安裝后就會出現前左窗不能升窗的故障哦！

2.卡羅拉升窗器安裝圖示

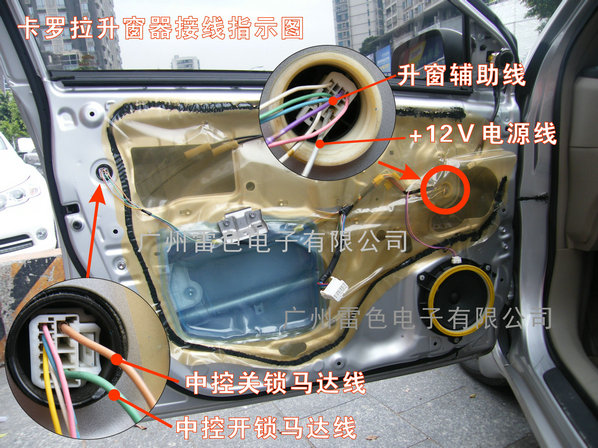

卡羅拉升窗器接線指示圖

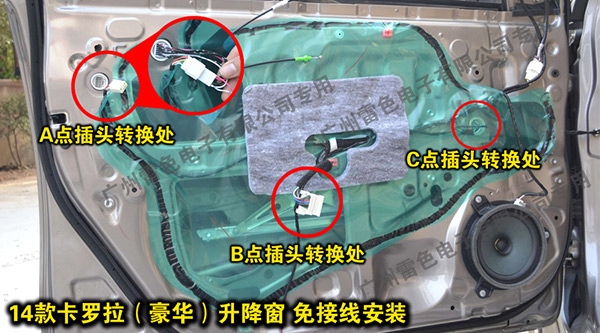

 14款卡羅拉免接線升降窗對插圖

注：普通版產品需將“+12Ｖ電源線”引至車內連接哦！

3.故障排除

1).安裝完畢，鎖車自動升窗，前左窗無動作？

a.請確認豪華版與普通版是否有弄錯，判斷方法見上文；

b.請檢查“升窗輔助線”是否連接錯誤，接線位置為前左窗升窗電機插頭處紫色細線（見上圖）。

2).安裝完畢，鎖車門四窗無動作，不能自動升窗？

a.請檢查“中控關鎖馬達線”是否連接正確，接線位置為中控馬達插頭處棕色線（見上圖）；

b.如所裝產品為普通版，請檢查“+12Ｖ電源線”是否引到車內連接至電瓶或是車內功率較大的電源線。
